防水卷材施工的五種方法介紹

防水卷材已成為防水工程主要的防水材料。但是質(zhì)量再好的防水卷材，施工不當(dāng)也會(huì)導(dǎo)致防水層的失效滲漏，因此防水卷材的施工尤為重要。常用的防水卷材鋪貼方法有熱熔法、熱粘法、自粘法、濕鋪法、預(yù)鋪法等。


熱熔法

熱熔法是指采用火焰加熱融化熱熔型防水卷材底層的熱熔膠進(jìn)行粘結(jié)的施工方法。

1、基層處理：先將表面清潔，基層應(yīng)堅(jiān)實(shí)、平整、干凈；應(yīng)均勻涂刷基層處理劑，要求不露底和漏涂；表面干燥后方可鋪貼卷材。

2、附加層施工：陰陽角、管根、檐溝、變形縫等部位應(yīng)做附加層處理，將預(yù)先裁剪好尺寸、形狀的卷材鋪貼于基層。

3、大面施工：將卷材打開釋放應(yīng)力，根據(jù)平面彈線位置先將卷材進(jìn)行平鋪；采用熱熔工具烘烤卷材的下表面及基層表面，使卷材表面的瀝青發(fā)亮至熔融狀態(tài)時(shí)，邊烘烤邊滾鋪卷材，然后用壓輥滾壓，使其與基層粘接牢固。

4、搭接處理：卷材的搭接寬度應(yīng)為100mm，卷材搭接區(qū)應(yīng)單獨(dú)封邊，同樣采用熱熔的方法進(jìn)行施工，上下卷材搭接處以溢出熱熔的改性瀝青為度，寬度約為3-5mm且均勻順直。

5、閉水實(shí)驗(yàn)：按施工方案要求進(jìn)行閉水實(shí)驗(yàn)。

6、保護(hù)隔離層施工：防水層外表面均應(yīng)按相關(guān)規(guī)范或設(shè)計(jì)要求設(shè)置保護(hù)層。


熱粘法

熱粘法是指采用非固化涂料進(jìn)行熱粘防水卷材的復(fù)合施工方法。


1、基層處理：先將表面清潔，基層應(yīng)堅(jiān)實(shí)、平整、干凈。
2、附加層施工：陰陽角、管根、檐溝、變形縫等部位應(yīng)做附加層處理，將卷材預(yù)先裁剪成合適的尺寸、形狀。

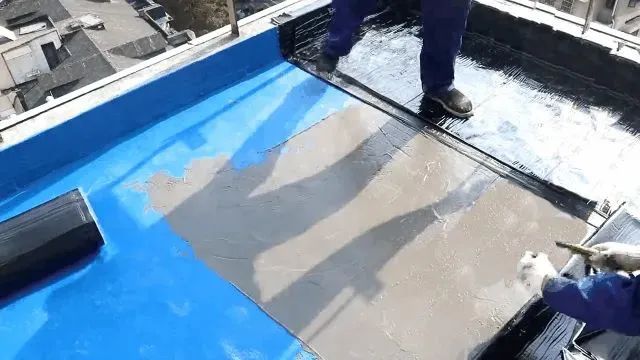

3、大面施工：采用非固化涂料進(jìn)行熱粘防水卷材復(fù)合施工，非固化涂層厚度應(yīng)符合相關(guān)規(guī)范要求；非固化涂料涂刷的同時(shí)滾鋪防水卷材。
4、搭接處理：卷材搭接區(qū)應(yīng)單獨(dú)封邊，采用熱熔法進(jìn)行施工，上下卷材搭接處以溢出瀝青條為度。
5、閉水實(shí)驗(yàn)：按施工方案要求進(jìn)行閉水實(shí)驗(yàn)。
6、保護(hù)隔離層施工：防水層外表面均應(yīng)按相關(guān)規(guī)范或設(shè)計(jì)要求設(shè)置保護(hù)層。


自粘法

1、基層處理：基層應(yīng)堅(jiān)實(shí)、平整并干燥、干凈、無起砂、灰塵和油污，凹凸不平和裂縫處應(yīng)用砂漿補(bǔ)平，施工前應(yīng)對(duì)基層檢查、驗(yàn)收，符合要求后進(jìn)行清理和清掃，必要時(shí)用吸塵器或高壓吹塵機(jī)吹凈。
2、涂刷基層處理劑：在鋪貼卷材前，應(yīng)涂刷基層處理劑，涂刷應(yīng)均勻并完全覆蓋所有待粘貼卷材部位，不得漏涂和堆積。
3、細(xì)部節(jié)點(diǎn)處理：基層處理劑干燥后及時(shí)按照相關(guān)規(guī)范或設(shè)計(jì)要求對(duì)需做附加防水層的部位進(jìn)行處理。對(duì)卷材不易粘貼的細(xì)部宜用噴燈輔助或者借助其他加熱設(shè)備進(jìn)行輔助加熱施工。一般部位附加層卷材應(yīng)滿粘于基層，應(yīng)力集中部位應(yīng)根據(jù)規(guī)范空鋪。

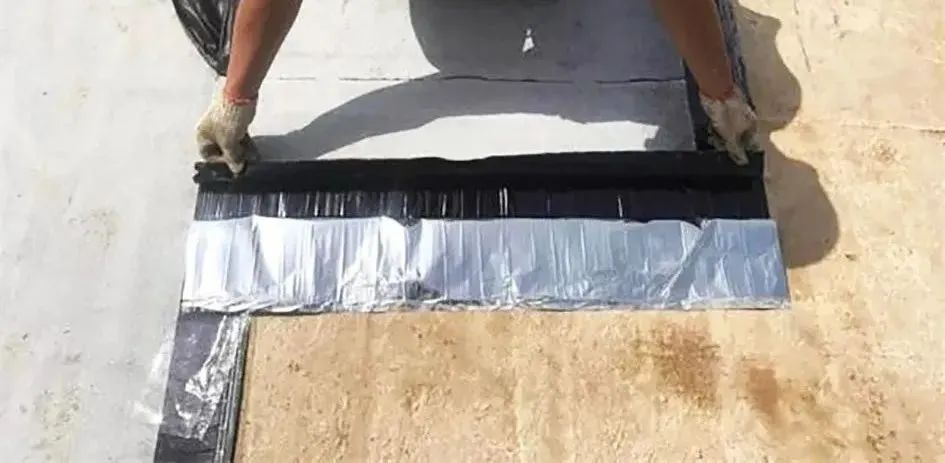

4、大面施工：水平面：基層處理劑干燥后，應(yīng)及時(shí)彈線并先開卷預(yù)鋪、充分釋放應(yīng)力，然后鋪貼卷材。貼時(shí)先將起端固定后逐漸鋪開，展開的同時(shí)解開隔離材料，鋪設(shè)時(shí)由低向高。
垂直立面：卷材與基層和卷材和卷材均采用滿粘結(jié)法施工。立面卷材收頭，應(yīng)先用金屬壓條固定，然后用卷材密封膏進(jìn)行封閉處理。
5、保護(hù)隔離層施工：卷材鋪貼完成并經(jīng)檢查合格后，應(yīng)將防水層表面清掃干凈，對(duì)防水層采取保護(hù)措施并根據(jù)設(shè)計(jì)要求進(jìn)行防水保護(hù)層施工。卷材防水層與剛性保護(hù)之間設(shè)隔離層，隔離層材料可為低質(zhì)瀝青卷材，塑料膜、紙筋灰等。


濕鋪法

濕鋪法是指將用于非外露防水工程的濕鋪防水卷材，用素水泥漿或水泥砂漿與基層粘結(jié)的施工方法。

1、基層處理：基層應(yīng)堅(jiān)實(shí)、平整、干凈、無起砂、灰塵和油污。

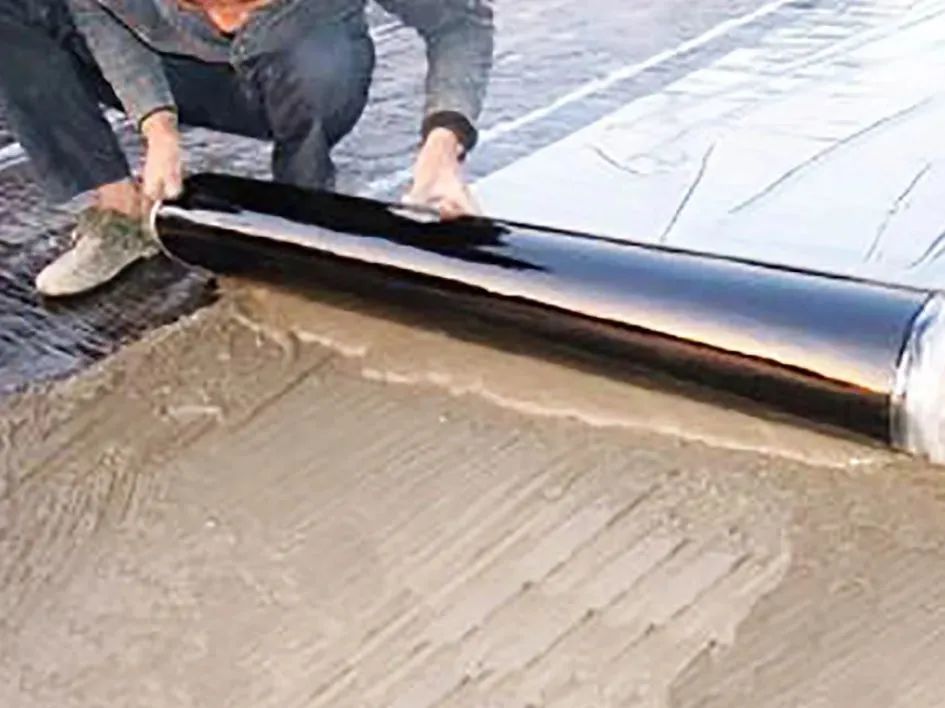

2、卷材采用水泥砂漿與基層粘結(jié)：當(dāng)采用水泥膠漿時(shí)，膠粉摻加量為水泥重量的3％—5％；當(dāng)采用水泥砂漿時(shí)，配比為水泥：中砂=1:2，實(shí)際加水量需要結(jié)合基層潮濕程度現(xiàn)場(chǎng)調(diào)整，水泥建議使用強(qiáng)度等級(jí)42.5的普通硅酸鹽水泥。水泥砂漿攪拌均勻后，刮涂于基層。
3、大面施工：把卷材抬至待鋪的預(yù)定部位，將卷材先預(yù)鋪開，充分釋放應(yīng)力后，對(duì)好基準(zhǔn)線，掀起卷材底面隔離膜，把卷材一端固定，然后一邊推鋪卷材一邊用壓輥向兩邊及前方滾壓排氣粘牢。
4、接縫粘貼：卷材接縫采用冷自粘方式。相鄰短邊接縫應(yīng)錯(cuò)開1m以上；長(zhǎng)邊接縫施工時(shí)，撕去接縫自粘邊的預(yù)留隔離帶， 對(duì)準(zhǔn)粘貼標(biāo)志線直接粘貼；然后用專用密封膏將加強(qiáng)密封收頭處理。


預(yù)鋪法

預(yù)鋪法，也稱預(yù)鋪反粘法，是指將覆有高分子自粘膠膜層的防水卷材空鋪在基面上，然后澆筑結(jié)構(gòu)混凝土，使混凝土漿料與卷材膠膜層緊密結(jié)合的施工方法。

1. 卷材預(yù)鋪：將產(chǎn)品量好裁切，將卷材的自粘層隔離紙面朝向結(jié)構(gòu)層，另一面朝向基層，預(yù)先鋪設(shè)在墊層、保護(hù)墻、 地下連接墻或排樁上。(暗挖隧道采用帶土工布表面材料的高分子卷材直接掛在預(yù)先固定的掛鉤上)。
2. 卷材接縫：卷材接縫采用冷自粘方式，撕去接縫自粘邊的預(yù)留隔離帶直接粘貼即可，形成完整密封的防水系統(tǒng)。

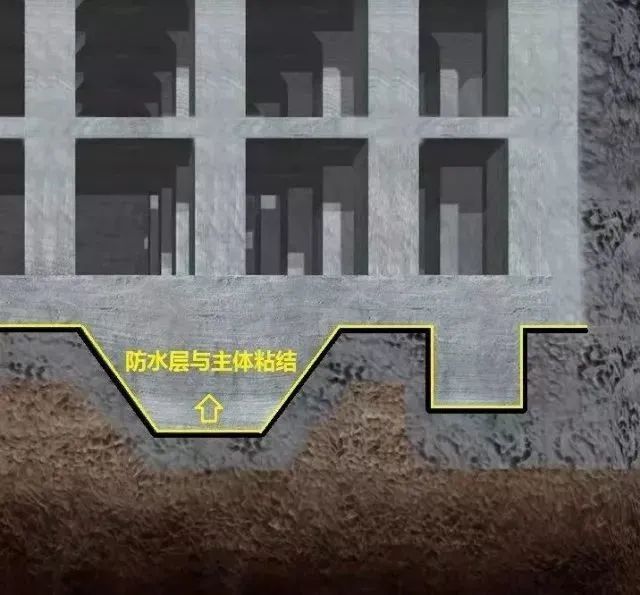

3. 卷材反粘：撕去隔離紙，澆筑結(jié)構(gòu)混凝土，卷材能與流動(dòng)的混凝土相互交聯(lián)嚙合，形成強(qiáng)大的粘接力。這樣卷材就粘結(jié)到混凝土建筑結(jié)構(gòu)上，從而形成防水卷材與建筑結(jié)構(gòu)剛?cè)釤o間隙結(jié)合。
4. 如需綁扎鋼筋，揭去隔離紙直接綁扎即可，無需再為防水卷材澆筑砂漿細(xì)石混凝土做保護(hù)層。


為什么現(xiàn)在很多都會(huì)選擇預(yù)鋪反粘？

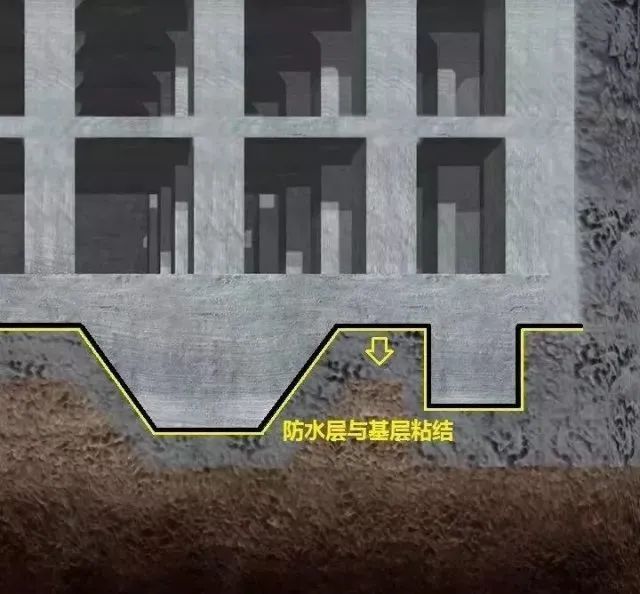

因?yàn)橐话銇碚f，傳統(tǒng)的各類地下土木建筑工程防水卷材的使用往往都是將防水卷材粘貼或空鋪在基層上，防水層與結(jié)構(gòu)本體的縫隙造成防水層結(jié)構(gòu)的分離。

防水層一旦破壞，水到處竄流，不易找到滲漏點(diǎn)，維修十分困難，甚至可能導(dǎo)致防水層整體失效。


而預(yù)鋪式自粘高分子防水卷材是性能優(yōu)越的多層復(fù)合防水材料，該防水系統(tǒng)主要適用于各種地下洞庫、隧道、地鐵、市政建設(shè)等防水抗?jié)B工程。將混凝土直接澆筑在卷材粘結(jié)面上，卷材面層特制膠層和澆筑混凝土漿體形成永久結(jié)合體。
